Merkmale X-Shut BASE & CROSS



X-Shut BASE

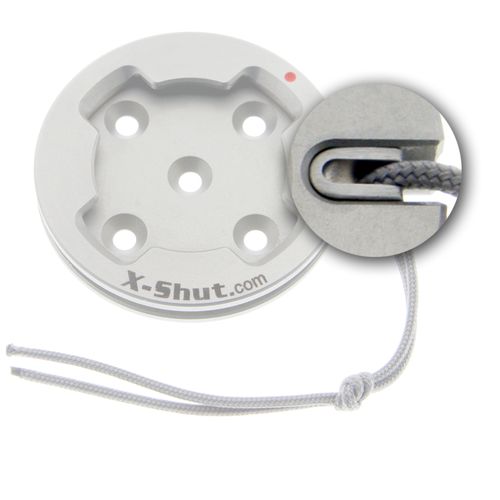

Riegel

Der Riegel besteht aus einem Edelstahl, er ist federnd gelagert. Während des Schließ-Prozesses wird der Riegel automatisch zur Seite geschoben. Ist die Endposition erreicht, rastet der Riegel automatisch in die Kerbe des X-Shut CROSS ein. Ein Verdrehen ohne manuelle Entriegelung ist nicht möglich.

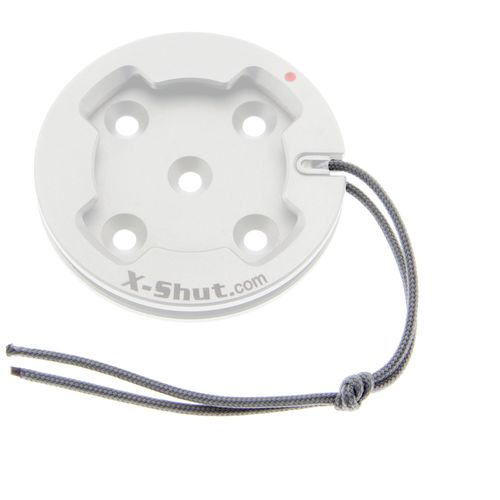

Entriegelungsschnur

Die Entriegelungsschnur ist lose durch eine Öffnung im Riegel geführt. Sie verfügt über eine extrem hohe Abrieb- und Reißfestigkeit. Außerdem ist sie beständig gegen UV- Strahlung und Temperaturen von bis zu +80°C.

Original X-Shut

Die X-Shut BASE trägt den leicht erkennbaren und bekannten X-Shut.com Schriftzug. Dieser Schriftzug steht für: Original und Qualität MADE IN GERMANY.







X-Shut CROSS

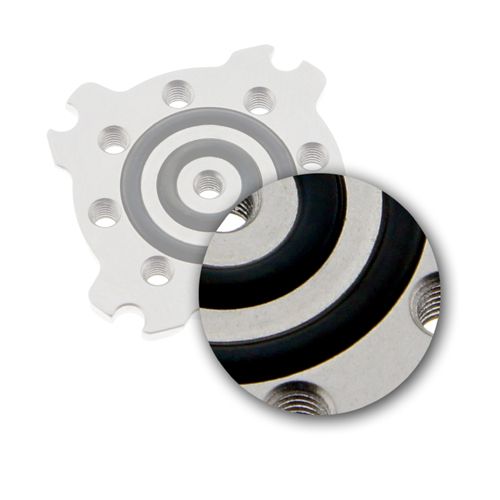

O-Ringe

Zwei elastische O-Ringe, die im X-Shut CROSS eingelassen sind, bewirken eine Vorspannung zwischen den Verschlusshälften. Dieses Qualitätsmerkmal verhindert leichte vibrationen und ist besonders entscheident sobald vibrations-empfindliche Geräte wie z.B. Videokameras oder Messgeräte befestigt werden.

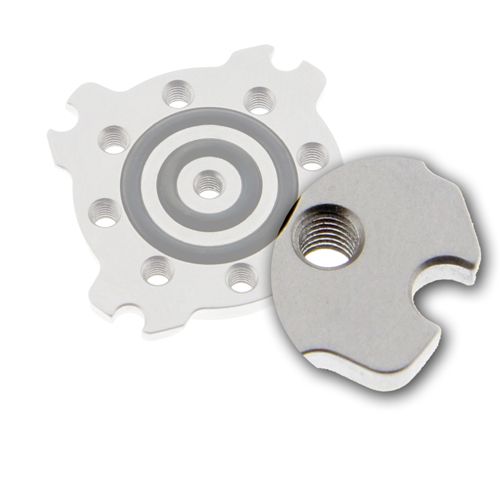

Kerbe

Das X-Shut CROSS verfügt an jedem seiner 4 Flügel über einen Einrastpunkt. Somit kann die Einrastposition in 90°-Schritten vor dem Befestigen flexibel gewählt werden.

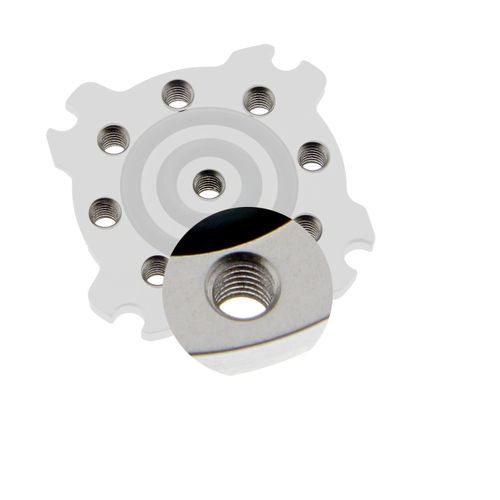

9 Befestigungslöcher

Die 9 Befestigungslöcher mit M3 Gewinde garantieren eine individuelle und flexible Befestigung, je nach Gerät oder Anforderung.







Ausführungen

Vielfältigkeit und flexibler Einsatz bedeuten für Material und Mensch unterschiedlichen Anforderungen gerecht zu werden. Aus diesem Grunde ist das X-Shut in den Materialien Aluminium, Edelstahl, Edelstahl schwarz und  Titan erhältlich.



  Aluminium (AL) Edelstahl (VA)  Titan (TI)  Black (VAb)
Oberfläche hart eloxiert mattiert mattiert geschwärzt, mit Seriennummer. Verkauf nur an Behörden.
X-Shut BASE

Höhe 6mm 6mm 6mm 6mm
Durchmesser 44mm 44mm 44mm 44mm
X-Shut CROSS

Höhe 4mm 4mm 4mm 4mm
Durchmesser
34mm 34mm 34mm 34mm
Gesamt
Gesamtgewicht 20,8 Gramm 54,0 Gramm 32,1 Gramm 54,0 Gramm
Gesamthöhe (verriegelt)
6,5mm 6,5mm 6,5mm 6,5mm







Belastbarkeit

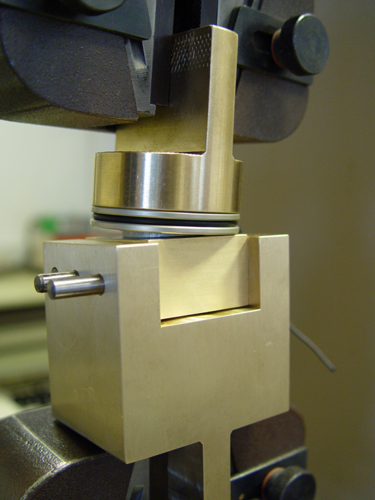

12 01737Gemessen an seiner kompakten Baugröße, ist das X-Shut Befestigungssystem extrem stabil. Um die 3D-Belastbarkeit , wurden in einem Labor für Materialprüfungen X-Shut Verschlüsse aus Aluminium und aus Edelstahl bis zu ihrer Bruchgrenze belastet. In unten stehender Tabelle sehen Sie die Messergebnisse.

Zusammengefaßt läßt sich sagen, dass das X-Shut System enorme Kräfte aufnehmen kann (> 2.500 N !). Insbesondere beim X-Shut Edelstahl hatten die verwendeten Befestigungsschrauben zuerst die Belastungsgrenze erreicht.

Bitte beachten Sie jedoch: die unten aufgeführten Werte gelten nicht als Garantie der maximalen Belastbarkeit der X-Shut Verschlüsse. Sie dienen ausschließlich zu Ihrer Orientierung und zur besseren Zuordnung für die verschiedenen Einsatzbereiche!



Durchgeführter Test Getestetes Bauteil Gemessener Maximalwert Reaktion bei Überschreitung der Belastungsgrenze
Verwindung/Torsion (torsion) X-Shut AL
Aluminium
2693 N Verschlussriegel war unbeschädigt. Belastungsgrenze bei den Flügeln des X-Shut CROSS erreicht.
X-Shut VA
Edelstahl
2992 N Verschlussriegel war unbeschädigt. Befestigungsschrauben waren abgeschert.
Zugbeanspruchung (strain) X-Shut AL
Aluminium
7070 N Belastungsgrenze bei den Flügeln des X-Shut CROSS erreicht.
X-Shut VA
Edelstahl
9789 N Leichte Deformation des X-Shut BASE und X-Shut CROSS. Befestigungsschrauben waren abgeschert.
Hebelkräfte (lever out) X-Shut AL
Aluminium
4443 N Belastungsgrenze bei den Flügeln des X-Shut CROSS erreicht.
X-Shut VA
Edelstahl
9339 N Leichte Deformation des X-Shut BASE und X-Shut CROSS. Befestigungsschrauben waren abgeschert.
